Mozgásérzékelő vizes helyiségekbe
Közzétéve: 2024-09-02
A gyerekem 4 éves és még nem éri fel a villanykapcsolókat. Minden alkalommal amikor a WC-t vagy a mosdót használni szeretné, fel kell neki kapcsolni a lámpát. A vizes helyiségek kapcsolói ráadásul gyárilag magasabban vannak a többi kapcsolóhoz képest, tehát még nagyon sok év mire önállóan fel tudja majd kapcsolni. Erre akartam kitalálni valami megoldást, ahol mozgásérzékelő kapcsolgatja a lámpát.
Mozgásérzékelő a WC-ben
A WC-ben az alábbi képen látható spot lámpát szereltem fel annak idején.
Az egyik szekrényből kivettünk pár polcot, mert nem volt mindegyikre szükségünk. Ezt a polcot vágtam méretre úgy, hogy a csempe legfelső sorára pontosan illeszkedjen. Semmiképpen nem akartam fúrni, mert itt minden irányban csak pár centis válaszfalak vannak.
Vettem egy UltraTech MS106WH típusú mennyezetre rögzíthető mozgásérzékelőt 3.000 Ft-ért. Olcsó, kompakt és egész jól néz ki. Alábbi képen a paraméterei.
Átfúrtam a polcot a szükséges helyeken. A mozgásérzékelő és a lámpa közé MTL 2×0,75-ös sodrott vezetéket raktam érvéghüvellyel.

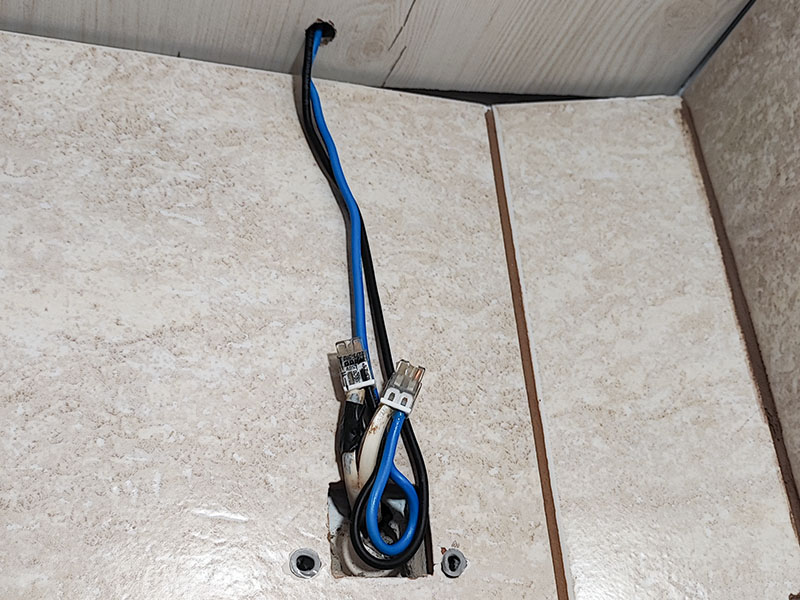

Sajnos ezen az egy ágon nincs földelés a lakásban, és itt még a régi alumínium vezetékek kandikálnak ki a falból. Az alumínium és réz összekötését 2273-as Wago kötőelemmel oldottam meg. Ilyen esetekben szükséges a Wago kötőelemet kinyomni alumínium kontakt pasztával, ami megakadályozza az elektrokémiai korróziót a réz és az alumínium vezető között. Ez a megoldás nem alkalmazható a 221-es csatos Wago-val, csak 222-essel!
Elég rövid a kilógó vezeték, ezzel már annak idején is kínlódtam amikor a spot lámpát szereltem. Most szerencsére csak a Wago-t kellett rányomni. Innen a polcon keresztül megy tovább a vezeték a mozgásérzékelőhöz.
A végén került rá egy darab kábelcsatorna, ami a bent maradt tipliket is nagyjából eltakarja.
Itt már a lámpa is a helyére került. Bónuszként nyertem egy kis pakolóhelyet, ahova befér egy csomó WC-papír.
Így néz ki a végleges állapot. A spot izzó korábban a plafonra világított, ami egy kellemes visszavetett fényt hozott létre. Itt a felfelé világítás nem volt opció, ezért a GU10 foglalatba behajtottam egy E27-es átalakítót és egy 5W-os LED gömböt tettem bele.
A mozgásérzékelő tökéletesen működik, már az ajtó nyitására működésbe lép. És ami a legfontosabb, hogy a gyerek is imádja 🙂
Az alábbi képen láthatod ahogy az ajtó nyitására felkapcsol a lámpa.
Mozgásérzékelős lámpa a fürdőszobában
A fürdőben egy Rábalux Lucas típusú LED-es lámpa van a falra szerelve. Itt praktikus okból inkább az ajtó fölé akartam a mozgásérzékelőt szerelni.

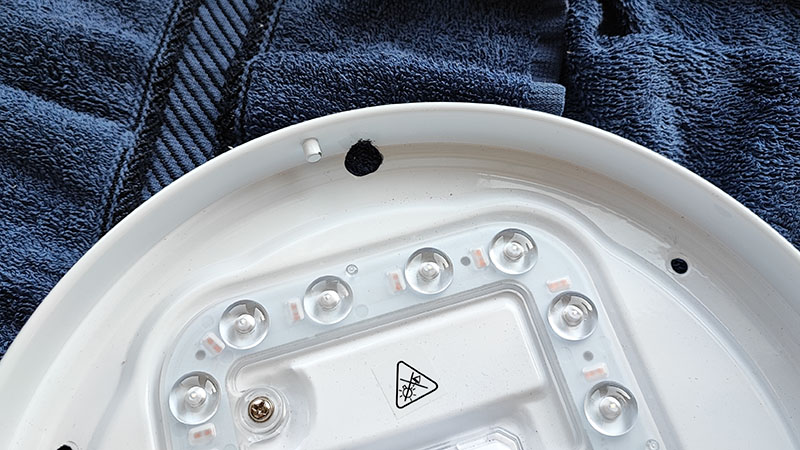

Ehhez először is ki kellett fúrni a lámpa burkolatát, hogy a vezetékeket el tudjam majd vezetni.

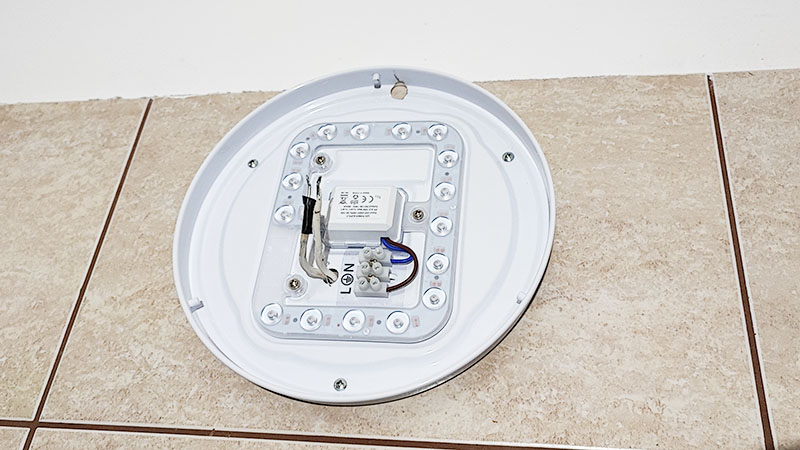

A falra visszaszerelve látszik, hogy sajnos itt is még a földelés nélküli régi alumínium áramkör van. Ennek az ágnak a cseréje nagyon körülményes lenne és sok bontással járna, csak emiatt maradt meg itt az aluimínium vezeték. Minden terhelést levettem már róla, csak a fürdő és a WC világítása maradt rajta, ezért nagy problémát nem okoz. Egyszer majd ezt is megoldom. A villanyszereléssel kapcsolatos dolgokról itt olvashatsz bővebben.
Ide egy Ultratech UT-MS109WH típusú mozgásérzékelő fog felkerülni. A bekötése minimálisan különbözik az ez előzőekben említett típustól.

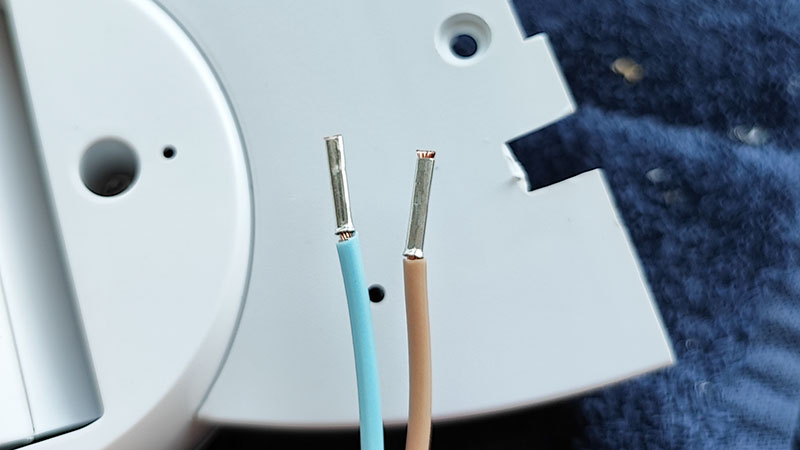

Az MTL 2×0,75-ös sodrott vezeték tökéletes a célra, természetesen minden kötésnél érvéghüvellyel!
A nullának csak egy csatlakozási pontja van, ezért közösítettem a bemenő és kijövő vezetéket.

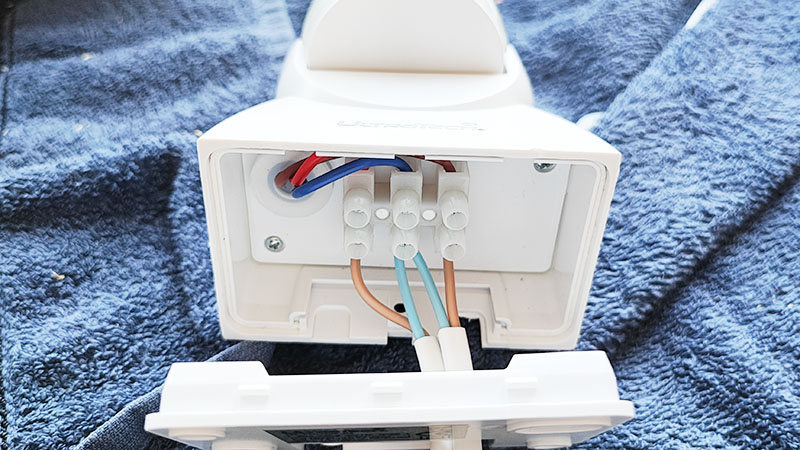

Íme a bekötés. Az egyik fázis a bejövő vezeték, a másik a kapcsolt.

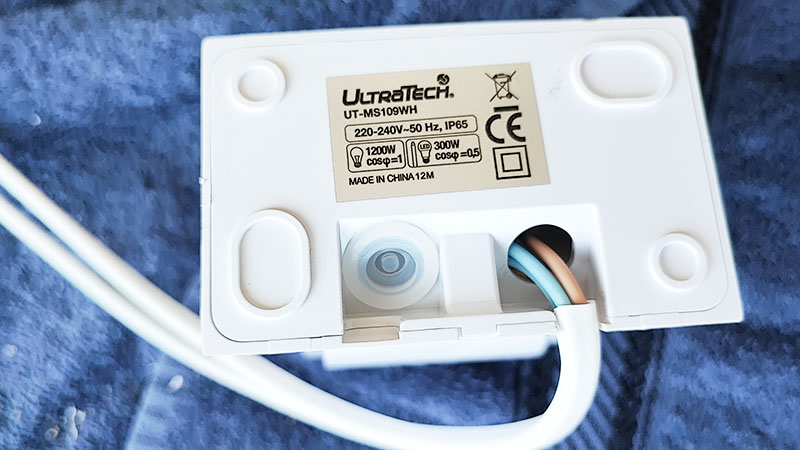

A kivezetésnek kényelmesen hagytak helyet. Abszolút kínlódás nélkül szerelhető.

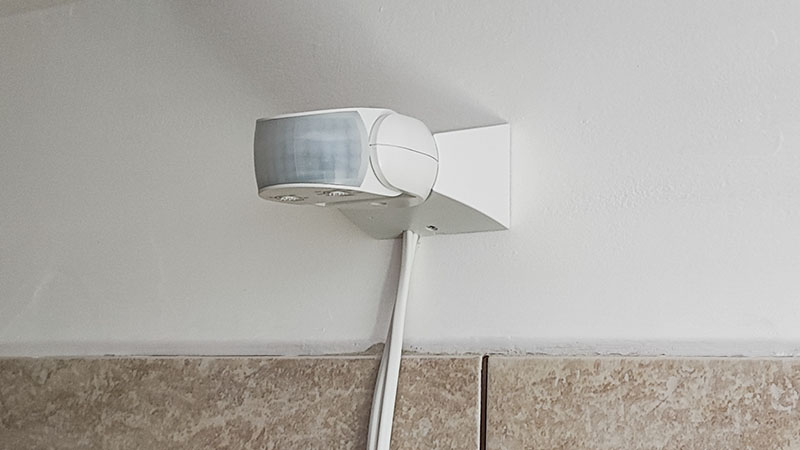

A mozgásérzékelőt a falra rögzítettem két csavarral az ajtó fölé. Az optimális magasság 180 és 250 cm között van.

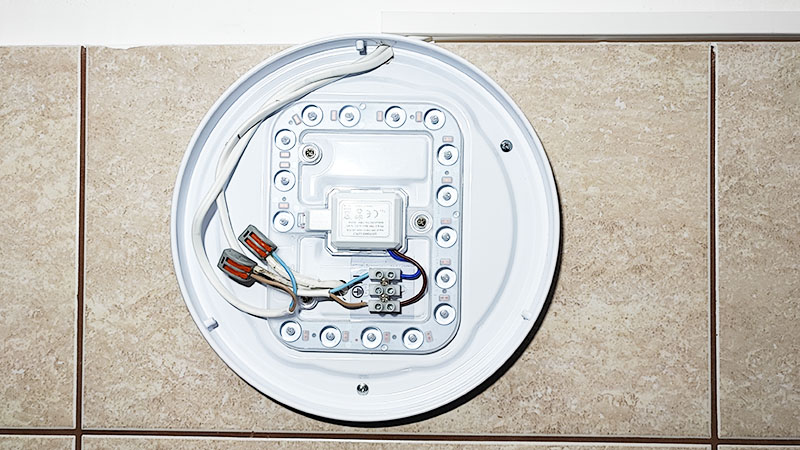

Itt már be vannak fűzve a vezetékek a lámpához. Mivel itt az egyik vezeték sodrott, ezért a kötést 222-412-es Wago kötőelemmel oldottam meg. Az alumínium vezeték miatt ezt is tele kell nyomni pasztával.
A lámpát és a mozgásérzékelőt összekötő vezetékek kábelcsatornába kerültek.

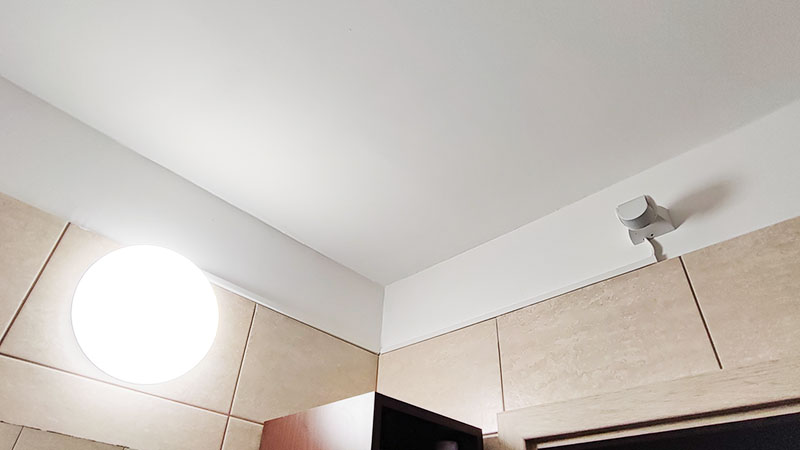

Íme a végeredmény.
